Пускатели серии ПМА
Магнитные пускатели предназначены для дистанционного управления электродвигателями и другими электроустановками. Пускатели обеспечивают нулевую защиту, исключая возможность аварий, связанных с самопроизвольным пуском электродвигателя или другой электроустановки. пускатели с тепловым реле осуществляют также защиту электроустановки от длительных перегрузок.
Пускатели серии ПМА могут быть в открытом исполнении, с тепловым реле, защищенном, пыле-водозащищенном исполнении. Они могут быть реверсивными и не реверсивными.
Часть пускателей серии ПМА в настоящее время снята с производства.
Пускатель магнитный ПМА используются в стационарных установках, чтобы дистанционно запускать асинхронные электродвигатели. Также он необходим для остановки и реверсирования трехфазных электрических двигателей, имеющих короткозамкнутый ротор переменного напряжения 660 В при частоте 50-60 Гц. При комплектации магнитных пускателей ПМА с трехполюсными тепловыми реле РТТ осуществляется защиты электродвигателей от перегрузок и токов, появляющихся при обрыве фазы.
Условия использования магнитных пускателей ПМА
Магнитные пускатели ПМА могут эксплуатироваться при следующих условиях:
- высота над уровнем моря не должна быть больше 2000 м (до 4300 м при 380 В);
- окружающая среда невзрывоопасная, неагрессивная;
- температура воздуха не должна быть выше 55 °С при степени защиты IР00 и переменном токе, 60 °С при постоянном токе и 40 °С при степени защиты IР40 и IР54.
При маркировке магнитных пускателей ПМА указывается величина пускателя, а также тип работы электродвигателя, наличие/отсутствие в комплектации теплового реле.
Обозначение числовое:
- нереверсивный, без теплового реле;
- нереверсивный, с тепловым реле;
- реверсивный, без теплового реле;
- реверсивный, с тепловым реле;
- реверсивный, без теплового реле;
- реверсивный, с тепловым реле.
Принцип работы магнитных пускателей ПМА
Магнитный пускатель ПМА состоит из стального сердечника, якоря с зафиксированными на нем изолированными контактными пластинами, основания с контактами и присоединенными к ним проводами от электросети трехфазного переменного тока и от электродвигателя.
Когда подается питание на управляющую катушку магнитного пускателя ПМА, якорь вместе с контактными пластинами притягивается к сердечнику, благодаря чему подключается электрический двигатель. Отключение электродвигателя производится благодаря отведению якоря пружиной от сердечника.
Установка магнитных пускателей ПМА
Установить пускатель магнитный ПМА нулевой степени защиты IP 00 можно в отапливаемом помещении на специальной панели, в шкафу, нише станка или в иных местах, куда не попадает пыль, вода, масла и исключено механическое повреждение прибора. Магнитный пускатель ПМА со степенью защиты IP40 разрешено монтировать и в неотапливаемых помещениях. Степень защиты IP54 указывает на возможность монтажа магнитного пускателя ПМА как в помещении, так и вне его, но при этом нужно защитить прибор от попадания прямых солнечных лучей.
Устанавливать прибор можно как на металлических, так и на изоляционных плитах, а также на станциях управления реечного типа. Для подсоединения к зажимам главной цепи пускателя применяются шины или провода с резиновой или полихлорвиниловой изоляцией.
Пускатель ПМА 3100
Пускатель ПМА 3102
Пускатель ПМА 3110
Пускатель ПМА 3112
Пускатель ПМА 3122
Пускатель ПМА 3200
Пускатель ПМА 3202
Пускатель ПМА 3210
Пускатель ПМА 3212
Пускатель ПМА 3222
Пускатель ПМА 3300
Пускатель ПМА 3302
Пускатель ПМА 3312
Пускатель ПМА 3400
Пускатель ПМА 3402
Пускатель ПМА 3412
Пускатель ПМА 3422
Пускатель ПМА 3600
Пускатель ПМА 3602
Пускатель ПМА 3612

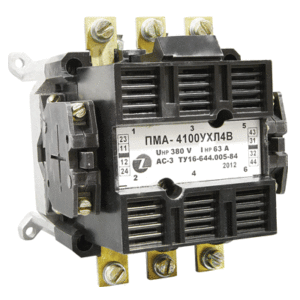

Пускатель ПМА 4100
Пускатель ПМА 4102
Пускатель ПМА 4110
Пускатель ПМА 4120
Пускатель ПМА 4200
Пускатель ПМА 4210
Пускатель ПМА 4220
Пускатель ПМА 4300
Пускатель ПМА 4400
Пускатель ПМА 4500
Пускатель ПМА 4510
Пускатель ПМА 4520
Пускатель ПМА 4600
Пускатель ПМА 4610
Пускатель ПМА 4620
Пускатель ПМА 5100
Пускатель ПМА 5102
Пускатель ПМА 5112
Пускатель ПМА 5212
Пускатель ПМА 5200
Пускатель ПМА 5212
Пускатель ПМА 5222
Пускатель ПМА 5300
Пускатель ПМА 5400
Пускатель ПМА 5500
Пускатель ПМА 5502
Пускатель ПМА 5522
Пускатель ПМА 5600
Пускатель ПМА 5602
Пускатель ПМА 5612
Пускатель ПМА 6102
Пускатель ПМА 6112
Пускатель ПМА 6202
Пускатель ПМА 6212
Пускатель ПМА 6222
Пускатель ПМА 6302
Пускатель ПМА 6502
Пускатель ПМА 6402
Пускатель ПМА 6602
Пускатель ПМА 6612
